土壌試料採取機
ポータブルドリル アルファ

表層土壌サンプリングを
少しでも楽に効率的に進めたい!

ポータブルドリル「アルファ」は、そんな願いから開発されました。
試料採取は協力会社さんにお願いしていたけれど、日程調整が大変なので自社でできるようにしたいとおっしゃる分析会社様はじめ、土壌汚染調査やその他調査に関わる多くのお客様にご採用いただいてまいりました。調査のほか浅井戸掘りにもお使いいただいております。
当社でも土壌汚染調査を行っていた間、「アルファ」を現場で使いました。
現場の声を聞き、メンテナンスしてきた豊富な実績を、改良につなげています。

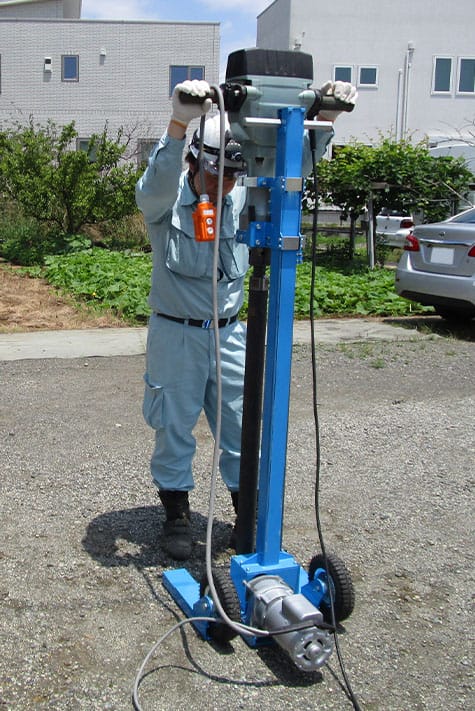

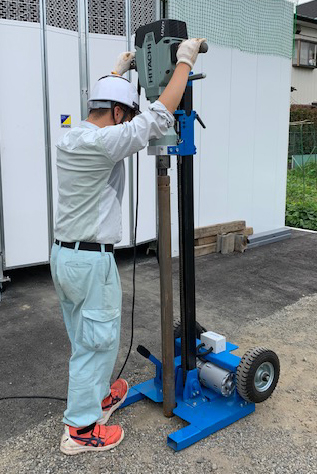

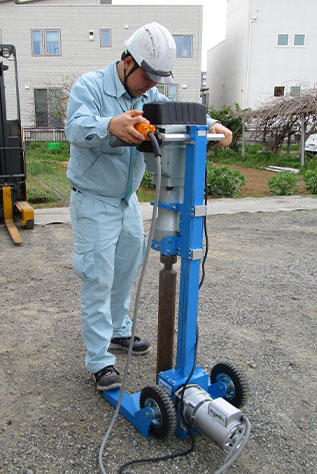

強力な打撃で打込み迅速! ボーリング専業者ではなくとも、1人でも操作可能

家庭用100V電源で稼働 (発電機の場合、2.2kVA以上※をご用意ください)
打撃力最大90Jの打込みハンマを搭載しています。
ハンマ重量だけでも30kgですが、フレームがあることで作業者の負担を減らし、強力な打込みに専念できます。押下げ・引上げは、ラチェット使用のマニュアルハンドレバーで。地盤の感触を確認しながら作業できます。
引上げのサポートにはオプションの「引上げ機」を!

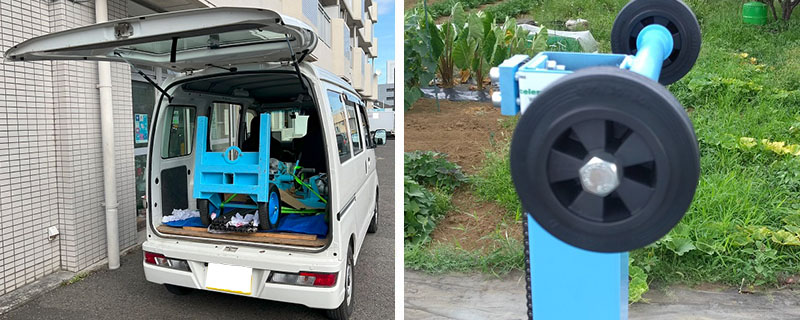

軽バンでも運搬可能なコンパクトサイズ! 積込みも、現場での移動も1人でもできます

上部ゴム車輪を荷台に預け、車輪を転がして荷台の奥まで積み込みできます。
車から降ろした後も、ちょっとした段差なら乗り越えられるタイヤが味方です。ハンドルを押して調査地点まで進むことができます。
建物の中や、建屋と隣地フェンスとの境など、大きなマシンでは入っていけない狭い現場でも活躍します。

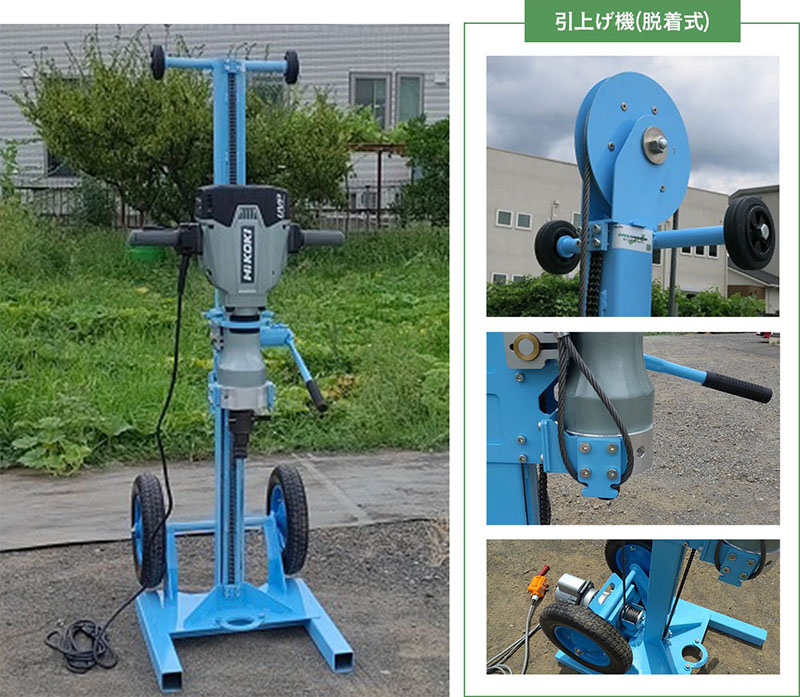

引上げのサポート  滑車を付けモータの力を使ってワイヤーで巻上! オプション「引上げ機」(脱着式)

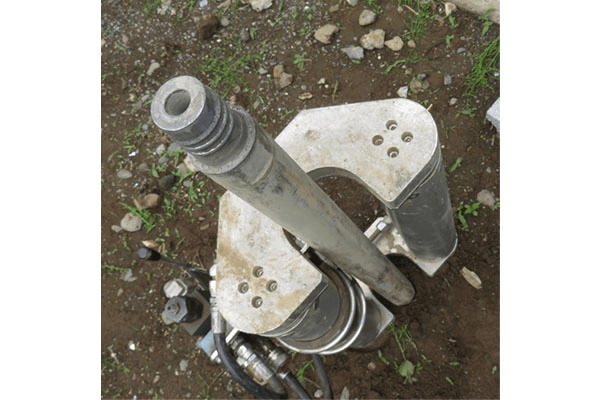

さらに引上げ困難な地層には、ジャッキ&ユニットをお使い下さい。

主な仕様

型式 寸法(mm) 重量
(kg)
打撃能力 給進能力 動力
運搬時 掘削時 打撃力
(J)
打撃数
(bpm)
引抜力
(kN)
ストローク
(mm)
af-H L820×W575×H1761 H 2067 87 最大70 最大1000 約3(人力) 1300 AC100v/1430w
電動機

仕様は予告なく変更する場合があります。

ストローク長の変更ご希望あればご相談ください。

価格については、お気軽にお問い合わせください。

引上げ機 主な仕様

名称 掘削モータ部のみ寸法
(mm)
重量
(kg)
引上げ力
(kN)
引上げ速度(m/min)
(電波周波数50Hzの場合)
電源電圧 モータ出力
(kW)
引上げ装置 L540×W540×H280 約30 最大8.8 2.3 AC100V 0.4

アルファ本体と引上げ機で発電機を同時に使用すると、発電機2.2kVAでは容量が不足してしまいます。

電波周波数60Hz対応品もお作りいたします。その場合、引上げ速度は、50Hzのものより若干早くなります。

仕様は予告なく変更する場合があります。

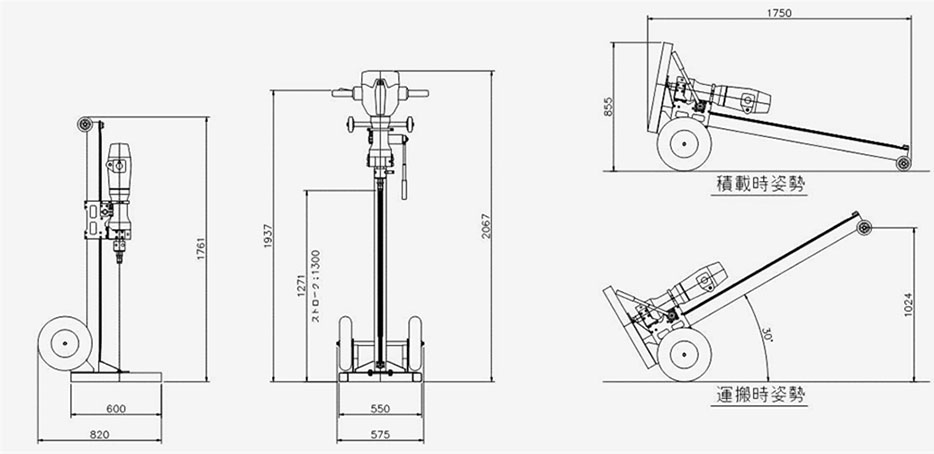

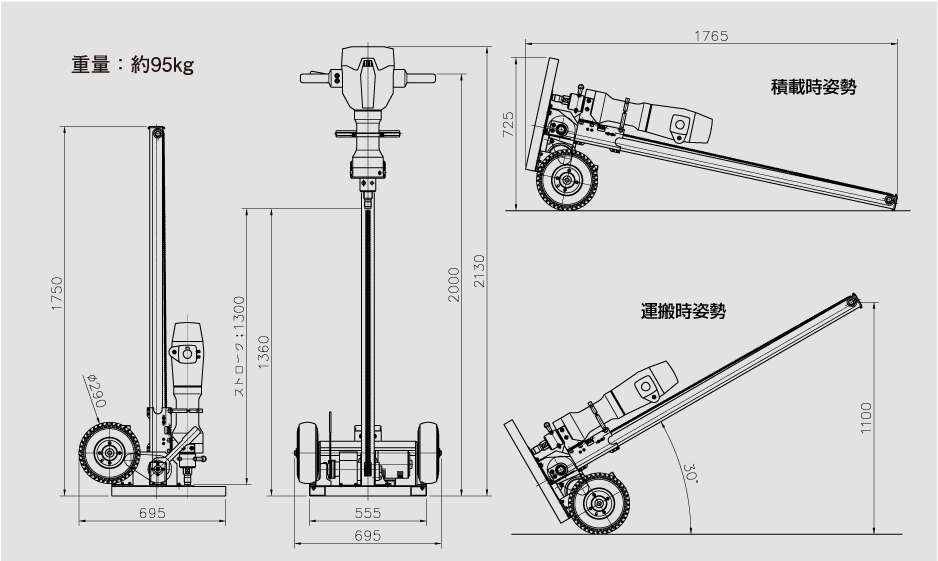

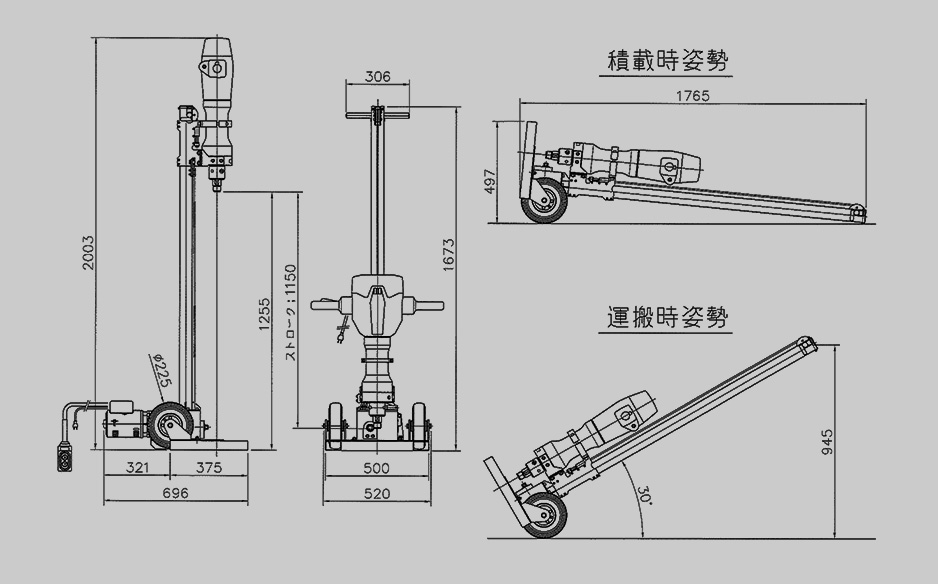

概要寸法図

ツールス

サンプリング時、深度延長には

  • ドリルロッド40.5HまたはボーリングロッドJIS40.5

試料が取り出し易い

  • ビニルチューブ式コアバレル

孔開けには、上記ロッドの先端にコーン型のビットをつけて

  • ビット(各種サイズ)

先行掘削と孔壁保護に

  • ケーシングセット
※実際の製品は、写真とは異なることがございます

〈ポータブルドリル「アルファ」販売当初からのよくある質問〉

長所・短所を教えて!
長所は
  • 打撃式マシンなので、小石くらいは割って掘り進むことができます
  • ツールスのネジが締まりすぎないので、サンプラの分解が楽
短所は
  • 固い石や礫層があると止まってしまいます
  • しまった地層でサンプラやケーシングの外側に土が貼りつくので、引き抜きが大変
    (回転式なら回転させることで縁が切れるのですが)
掘削深度50cmから70cm、2日間で50ヵ所の掘削は可能ですか?
ガラがたくさんあると難しいですが、打ち込みだけなら数分の深度なので、不可能な数ではありません。
簡単な操作というけれど・・・

そうはいっても目に見えない地面の下を刃先(シューやビット)が掘り進むわけですから、慣れは必要です。
ハンドルに伝わってくる振動や、機械の音、掘削速度などから、経験をつむにしたがって分かってくることがたくさんあります。

安全な作業を心がけてください

パイプレンチなど慣れない作業工具を使いますので手を挟んだり、打撲したりすることもあります。
作業にあたっては、ヘルメットや防塵めがね、安全靴、手袋、耳栓または耳覆い等保護具を装着して作業の安全に努めてください。
雨の日の屋外作業など、電気機器の漏電などにも十分配慮して作業してください。ご不明な点は、放置せず当社までお問い合わせください。
